Analyse approfondie des composants essentiels de mobilité des AGV: applications techniques et logique de sélection des roues motrices, roues directrices, et roulettes

L’article analyse les caractéristiques techniques, les avantages, les limites et la logique de sélection desroues motrices AGV, des roues directrices et des roulettes, en expliquant comment ces trois composants de mobilité essentiels déterminent la précision, la flexibilité, la capacité de charge et les performances globales du système AGV.

Dans les scénarios de fabrication intelligente et d’automatisation de l’intralogistique, le système de mobilité d’un AGV (Automated Guided Vehicle) détermine directement sa précision de mouvement, sa capacité de charge, son adaptabilité spatiale et son efficacité globale en matière de coûts.

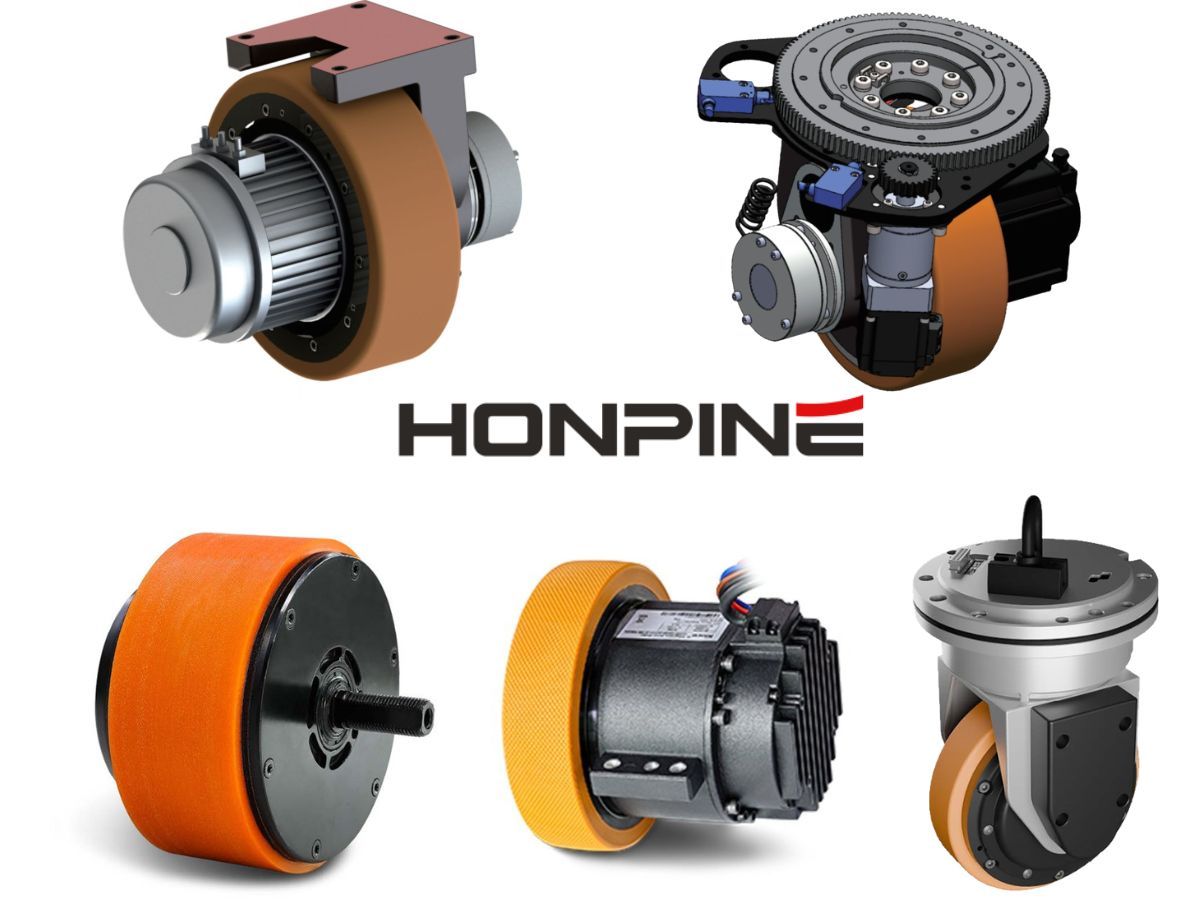

En tant que trois composants essentiels des systèmes de mobilité AGV, les roues motrices, les roues directrices et les roulettes jouent un rôle critique dans la conception et l’application des AGV. Leurs caractéristiques techniques, leur adéquation aux applications et leur logique de sélection constituent des considérations d’ingénierie clés.

Systèmes à entraînement différentiel: caractéristiques techniques et limites d’application

Les roues motrices sont les composants centraux de sortie de puissance d’un AGV. L’entraînement différentiel est actuellement la solution de mouvement la plus courante pour les AGV à charge faible et moyenne, permettant la direction et le contrôle du déplacement grâce à la différence de vitesse entre les roues gauche et droite.

1. Principe de mouvement central de l’entraînement différentiel

Dans un AGV à entraînement différentiel, les actions telles que la direction, le déplacement en ligne droite et la rotation à rayon nul sont entièrement déterminées par la différence de vitesse linéaire entre les deux roues.

La relation de mouvement centrale est:

ΔV = VL − VR

Où:

ΔV = différence de vitesse linéaire entre les deux roues

VL = vitesse linéaire de la roue motrice gauche

VR = vitesse linéaire de la roue motrice droite

Lorsque les deux roues tournent en sens opposés à vitesse égale, l’AGV peut réaliser une rotation à rayon nul. La vitesse angulaire satisfait:

ω = (VL − VR) / L

Où:

ω = vitesse angulaire

L = distance entre les centres des deux roues motrices

2. Avantages et inconvénients techniques des roues à entraînement différentiel

Avantages principaux

Grande flexibilité de mouvement

Prend en charge la rotation à rayon nul et un faible rayon de braquage, ce qui convient aux environnements d’atelier étroits.

Faible complexité de contrôle

Nécessite une précision moteur et une capacité de servocommande relativement plus faibles, sans besoin d’un mécanisme de direction indépendant.

Avantage de coût significatif

Une structure simple et une forte standardisation des composants contribuent à réduire le coût global de la nomenclature.

Limites principales

Précision de positionnement limitée

Les écarts de vitesse des roues et les frottements irréguliers du sol peuvent accumuler des erreurs de positionnement, ce qui rend cette solution inadaptée aux applications d’accostage de haute précision.

Stabilité de mouvement restreinte

Un glissement latéral peut se produire lors des virages à grande vitesse, et l’écart de trajectoire devient plus prononcé sous de lourdes charges.

Faible évolutivité

Le mouvement avant/arrière nécessite souvent des ensembles d’entraînement redondants, et le déplacement omnidirectionnel ne peut pas être réalisé.

3. Applications typiques des roues à entraînement différentiel

AGV à charge faible et moyenne (≤500 kg) avec des exigences de précision de positionnement relativement faibles

AGV de suivi de ligne et de remorquage de première génération

Projets de modernisation d’automatisation simples et sensibles aux coûts

Roues directrices: solution intégrée haut de gamme de conduite et de direction

Les roues directrices AGV intègrent les fonctions de conduite, de direction et de support de charge dans un module hautement intégré. Elles constituent la solution centrale pour le déplacement omnidirectionnel des AGV et représentent l’une des technologies les plus emblématiques des AGV haut de gamme.

 4,Raisons techniques clés de l’adoption initiale limitée des roues directrices

1. Contraintes de taille et de hauteur d’installation

Les premiers modules de roues directrices importés avaient généralement une hauteur minimale d’installation supérieure à 200 mm, tandis que les AGV à profil bas et à passage sous charge exigeaient généralement des hauteurs de châssis inférieures à 150 mm avec des charges utiles inférieures à 500 kg. Cette incompatibilité dimensionnelle limitait l’intégration pratique.

2. Demande fonctionnelle limitée dans les premières applications

Dans les premiers scénarios de fabrication automobile, le suivi de ligne unidirectionnel dominait, et les systèmes à entraînement différentiel étaient suffisants.

Le mouvement bidirectionnel nécessitait deux ensembles d’entraînement différentiel, ce qui augmentait à la fois le coût et la complexité, réduisant alors les avantages pratiques des systèmes à roues directrices.

3, Avantages techniques principaux des roues directrices

Capacité de déplacement omnidirectionnel

Les fonctions indépendantes de direction et de conduite prennent en charge une direction à 360°, permettant le déplacement latéral, le déplacement diagonal et la rotation à rayon nul dans des espaces extrêmement restreints.

Haute précision de mouvement

Les systèmes de direction servo intégrés peuvent atteindre une précision de positionnement allant jusqu’à ±5 mm, répondant aux exigences d’accostage de haute précision des lignes de production.

Forte intégration structurelle

Un seul module de roue directrice peut remplacer plusieurs ensembles d’entraînement différentiel, simplifiant les structures de châssis et améliorant l’utilisation de l’espace.

Forte adaptabilité à la charge

Convient aux applications allant des AGV légers aux AGV industriels lourds, avec une fiabilité de niveau industriel remarquable.

4, Tendances de développement de la technologie des roues directrices

Miniaturisation

Les fabricants nationaux ont surmonté les limites de hauteur et introduit des modules de roues directrices ultra-bas inférieurs à 100 mm, adaptés aux AGV à passage sous charge.

Modularisation

Les conceptions intégrées combinant les fonctions de conduite, de direction, de freinage et de détection permettent un déploiement plug-and-play.

Précision accrue

Avec des codeurs absolus, la répétabilité de direction peut atteindre ≤ ±0.1°.

5,Applications typiques des roues directrices

AGV omnidirectionnels à passage sous charge

AGV de type élévateur

Fabrication automobile, électronique 3C et industries des nouvelles énergies exigeant une haute précision et une maniabilité compacte

AGV lourds avec charges utiles ≥1000 kg

Roulettes: composants de support critiques pour la stabilité des AGV

Les roulettes (roues folles) sont des composants passifs sans capacité de conduite ni de direction. Elles assurent principalement les fonctions de support de charge, de stabilité et de suivi du mouvement, servant de composants stabilisateurs essentiels dans les systèmes de mobilité AGV.

Le choix des roulettes affecte directement la fluidité globale du véhicule, sa durée de vie et sa stabilité opérationnelle.

6,Considérations techniques clés pour la sélection des roulettes

Sélection des matériaux

Les roues en PU (polyuréthane) conviennent aux environnements de salle blanche; les roues en caoutchouc aux sols irréguliers; les roues en nylon aux applications à forte charge.

Configuration structurelle

Les roulettes fixes améliorent la stabilité en ligne droite, tandis que les roulettes pivotantes améliorent la maniabilité. Des combinaisons appropriées doivent être sélectionnées selon les

exigences de l’application.

Précision

La précision des roulements et la rondeur des roues affectent directement le bruit de fonctionnement et l’écart de trajectoire.

7,Applications typiques des roulettes

Support passif pour tous les systèmes de châssis AGV

Plateformes AGV légères entièrement passives (sans roues motrices alimentées)

Composants auxiliaires de support de charge dans les AGV lourds

Comparaison technique et guide de sélection des trois composants principaux

Type de composant Capacité de mouvement Précision de contrôle Niveau de coût Charge adaptée

Principes de sélection clés

Priorité au coût avec de faibles exigences de précision

→ Roues à entraînement différentiel + roulettes pivotantes

Espace limité avec exigences de haute précision

→ Roues directrices + roulettes fixes

Applications lourdes et de grand tonnage

→ Plusieurs modules de roues directrices + roulettes renforcées

Tendances futures des systèmes de mobilité AGV

L’évolution des systèmes de mobilité AGV est essentiellement portée par l’amélioration continue des performances et l’optimisation des technologies de roues motrices, de roues directrices et de roulettes.

Les roues à entraînement différentiel dominent le marché d’entrée de gamme grâce à leurs avantages de coût.

Les roues directrices sont devenues la technologie centrale des AGV haut de gamme grâce à leurs capacités omnidirectionnelles et de haute précision.

Les roulettes continuent de jouer un rôle de support indispensable sur toutes les plateformes AGV.

Dans le cadre de la tendance à la modernisation de la fabrication intelligente, la technologie des roues directrices évolue rapidement vers:

• Miniaturisation

• Intégration

• Précision accrue

Parallèlement:

Les systèmes à entraînement différentiel deviennent plus spécifiques aux applications et davantage axés sur les coûts.

Les roulettes progressent vers une capacité de charge plus élevée, un bruit réduit et une durée de vie plus longue.

L’optimisation collaborative de ces trois composants principaux représente la voie technologique clé pour améliorer les performances globales des AGV.
